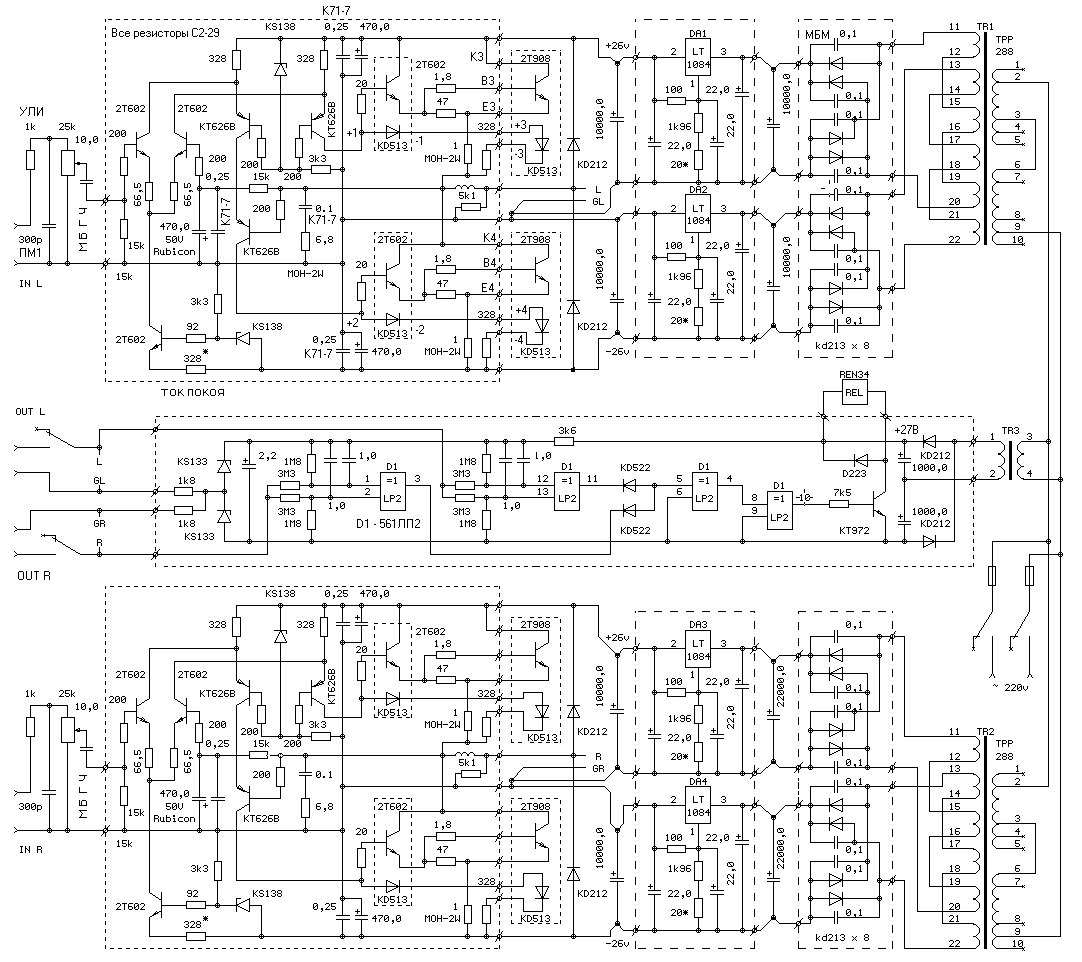

 На рис. 1 приведена упрощенная схема усилителя, представляющего собой источник тока, управляемый напряжением (ИТУН). В первом приближении усилитель работает следующим образом. Пусть R14=R15=Rэ, R5=R7=R8=R10=R11=Rт, и напряжения обоих стабилитронов равно U1. Тогда, токи покоя транзисторов VT1, VT2, VT4 – VT6 будут равны Iт, где Iт=(U1-Uбэ)/2Rт, (Uбэ ~ 0,65В). Транзисторы VT6 с VT7, VT9 для верхнего плеча и VT4 с VT8, VT10 для нижнего плеча образуют токовые зеркала с коэффициентом передачи тока ~Rт/Rэ. Таким образом, ток покоя выходных транзисторов равен: Iп = (Rт/Rэ)(U1-Uбэ)/2Rт Относительно входного сигнала коэффициент передачи в амперах на вольт определяется по формуле: К=(Rт/Rэ)/R3 Диоды VD2, VD3 и VD5, VD6 находятся в тепловом контакте с соответствующими транзисторами и служат для повышения термостабильности и линейности усилителя. Через R2, С2 осуществляется ОС по постоянному току для поддержания нулевого напряжения на выходе. VT5 служит для выравнивания потенциалов на коллекторах транзисторов VT4, VT6. Выходное сопротивление усилителя по переменному току приблизительно равно R16*R2/(R16+R2). На рис 2. приведена полная принципиальная схема двухканального ИТУН с источниками питания и блоком защиты АС от постоянного напряжения на выходе. Технические характеристики: | Ток покоя | 1,35А | | Коэффициент передачи | 3,6 А/B | | Выходное сопротивление рабочей полосе частот | 3,6кОм | | Максимальная выходная мощность при Кг=1% на нагрузке | | | | 4 Ом | 10 Вт | | | 8 Ом | 18 Вт | | | 16 Ом | 12 Вт | Полоса частот по уровню –3дб и максимальной выходной мощности на нагрузке
< 32 Ом, не менее | 50 кГц | Коэффициент нелинейных искажений на нагрузке 8 Ом при выходной мощности 16Вт на частоте | | | 20Гц | 0,6% | | | 2кГц | 0,6% | | | 20кГц | 0,7% | | при выходной мощности 1Вт на частоте | | | | 20Гц | 0,04% | | | 2кГц | 0,04% | | | 20кГц | 0,05% |

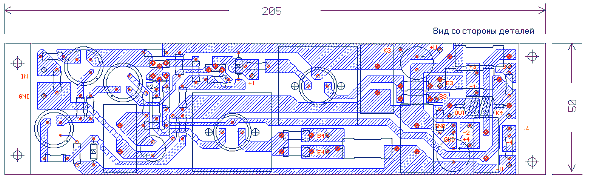

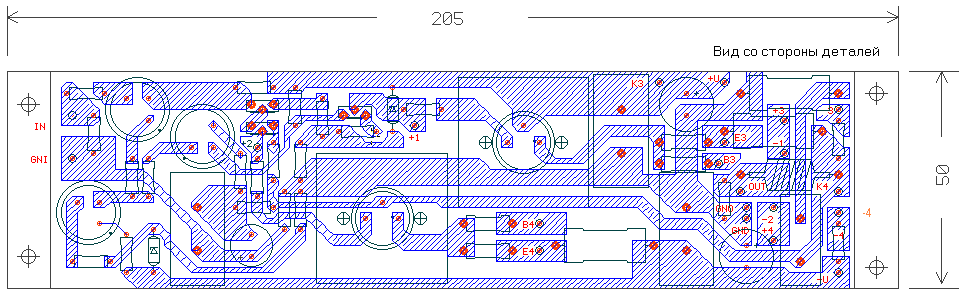

Элементная база Выбор элементной базы оказывает огромное влияние на характер и качество звучания, особенно в устройствах без ООС. Для тех, кто решится экспериментировать с данной схемой, я настоятельно рекомендую вначале использовать именно те детали, которые указаны на принципиальной схеме. Это даст начальный весьма высокий уровень качества звука. Транзисторы дифференциального каскада должны быть подобраны в пары по b (b>120) с точностью 2%. Также попарно необходимо подобрать выходные транзисторы с точностью не менее 5%. Для 2Т602Б – b>100, при Ik=50мА, для 2Т908А – b>50, при Ik=2А. Наиболее слабым и критическим узлом схемы является электролитический конденсатор в цепи обратной связи. Я применил стандартные Rubicon, отобранные по звучанию, но это наверняка не самое лучшее решение. Конструкция. На рис 3. приведен чертеж печатной платы одного канала ИТУН. Транзисторы 2Т602Б выходного каскада расположены на радиаторах, установленных на печатной плате. Площадь каждого из радиаторов 2Т908Б должна быть не менее 2000 – 2500 кв.см. При использовании принудительного охлаждения площадь радиаторов может быть существенно уменьшена. Я настоятельно рекомендую не использовать прокладки под транзисторы, а изолировать радиаторы. Длина соединительных проводов с выводами транзисторов должна быть как можно меньше. |
